SBL型直通籃式過濾器
- 品牌：???瑞奇閥門
- 型號：???SBL
-
直通籃式過濾器產品用途
籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排出銹渣和異物，用于保護閥門和設備
直通籃式過濾器產品特點
1、標準不銹鋼過濾網，孔徑為Φ3～6，孔徑數目可選擇
2、可選項壓力表連接，蓋上凸合面鉆有螺紋孔以便安裝壓力表
3、流來面積大、故壓力損失小
直通籃式過濾器主要零件部件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼
|
|
濾網蓋
|
碳鋼、不銹鋼
|
|
濾芯網
|
不銹鋼
|
|
墊片
|
金屬石墨
|
|
產品代號YG07 |
||||||
|
公稱直徑DN |

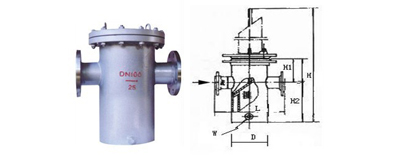

安裝尺寸 |
|||||
|
D |
L |
H1 |
H2 |
H |
W(英寸) |
|
|
25 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
32 |
108 |
220 |
80 |
150 |
420 |
R1/2 |
|
40 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
50 |
133 |
280 |
110 |
160 |
500 |
R1/2 |
|
65 |
133 |
330 |
130 |
210 |
650 |
R1/2 |
|
80 |
159 |
340 |
130 |
240 |
700 |
R1/2 |
|
100 |
219 |
420 |
150 |
290 |
850 |
R3/4 |
|
125 |
273 |
480 |
170 |
350 |
1000 |
R3/4 |
|
150 |
273 |
500 |
170 |
400 |
1140 |
R3/4 |
|
200 |
325 |
560 |
220 |
500 |
1450 |
R3/4 |
|
250 |
377 |
660 |
310 |
550 |
1680 |
R3/4 |
|
300 |
426 |
750 |
400 |
750 |
2010 |
R3/4 |
|
350 |
478 |
800 |
400 |
750 |
2200 |
R3/4 |
|
400 |
550 |
840 |
410 |
850 |
2500 |
R3/4 |
(弧低和平底)
