對夾v型球閥
產品介紹:
對夾V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。產品特點:
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。
設計標準:
1、法蘭標準：GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、壓力一溫度額定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA?S75.04-1995，IEC/DIN?534-3-2
4、適應溫度范圍： -29℃一1?500C常溫型 一2goC_2500C中溫型 一2goC_3500C高溫型
5、密封與強度試驗標準
強度及密封試驗標準：GB/T?4213-2007
硬密封等級:
用戶無特殊要求時按下表標準，用戶要求時可以按GB/T?4213-2007?V級標準執行。 強度試驗壓力是按公稱壓力的1?5倍，填料及法蘭處密封試驗是按公稱壓力的1?1倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.OMPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗
|
序號 |
名稱 |
數量（件） |
材料 |
||
|
1 |
閥體 |
1 |
WCB |
CF8 |
CF8M |
|
2 |
閥芯 |
1 |
CF8表面鍍硬鉻 |
CF8表面鍍硬鉻 |
CF8M表面鍍硬鉻 |
|
3 |
圓柱銷 |
2 |
304 |
304 |
316 |
|
4 |
閥座 |
1 |
304堆焊硬質合金 |
304堆焊硬質合金 |
316 |
|
5 |
彈簧 |
1 |
316 |
316 |
316 |
|
6 |
0型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
7 |
自潤滑軸承 |
|
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下閥桿 |
1 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
1 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
10 |
后壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
1 1 |
環墊 |
1 |
PTFE |
PTFE |
PTFE |
|
12 |
調節墊片 |
1 |
PTFE |
PTFE |
PTFE |
|
13 |
平墊片 |
4 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
4 |
25 |
304 |
304 |
|
15 |
雙頭螺柱 |
2 |
25 |
304 |
304 |
|
16 |
自潤滑軸承 |
1 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平鍵 |
1 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
1 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
1 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
1 |
PTFE |
PTFE |
PTFE |
|
21 |
填料壓蓋 |
1 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
2 |
35 |
304 |
304 |
|
23 |
上閥桿 |
1 |
20Cr13 |
304 |
316 |

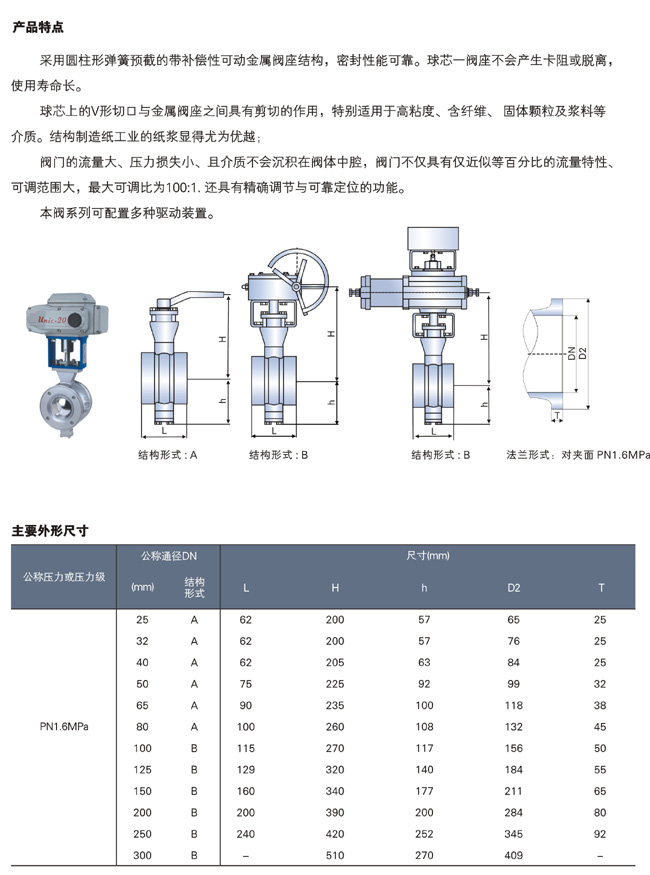

以下為法蘭V型球閥系列更詳細的電子版參數和資料
